SISTEMA DIÉDRICO

AXONOMETRÍAS

Unidad 8

 5- TRAZADO DE PARTES CIRCULARES

5.1 El círculo en los planos coordenados

Las partes circulares situadas en cualquiera de las tres caras paralelas a los planos coordenados de la perspectiva, se proyectan según una elipse. No obstante, por precisión y rapidez en la ejecución de los dibujos isométricos, se hace aconsejable dibujar óvalos (curvas que, ópticamente, se asemejan a la elipse, como puede observarse en los gráficos presentados al pie de estas lineas.
Para su construcción se parte del cuadrado circunscrito a la circunferencia, que se convierte en un rombo en este tipo de perspectiva de ejes coordenados. Los centros de los arcos correspondientes al círculo isométrico (óvalo), resultan ser los puntos A y B para los arcos mayores (cuadrantes en la circunferencia real) y los puntos M y N para los arcos menores (correspondientes a los otros dos cuadrantes en la circunferencia).

El círculo en los planos coordenados

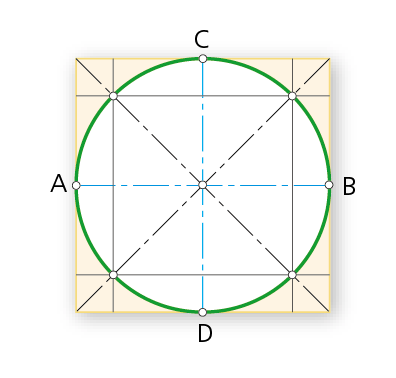

Círculo inscrito en un cuadrado.

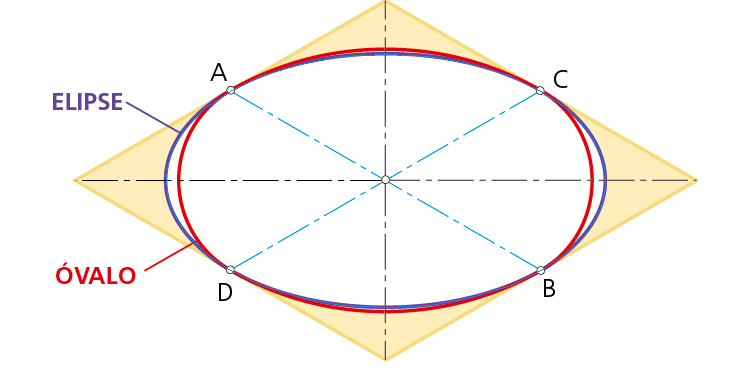

 Diferencias gráficas y ópticas entre la elipse y el óvalo en isométrica.

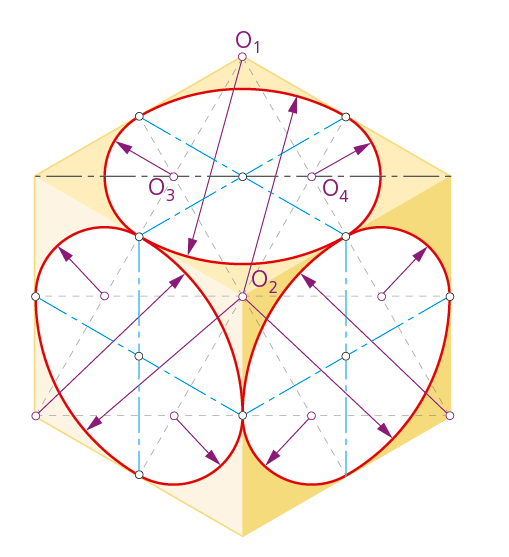

El óvalo como circunferencia isométrica inscrita en las caras de un cubo.

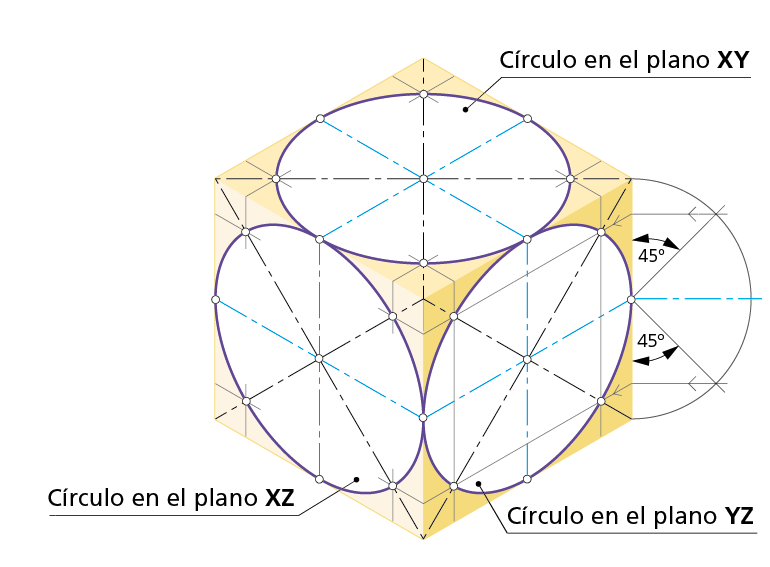

La elipse como circunferencia isométrica inscrita en las caras de un cubo.

Enlace de rectas con curvas

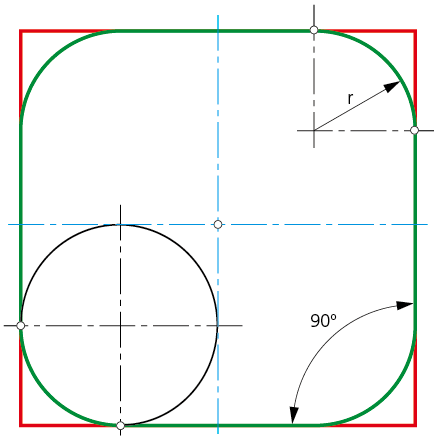

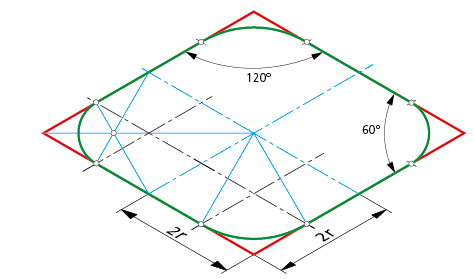

Es frecuente la necesidad de enlazar dos líneas rectas con una curva formando ángulo recto como indica la primera figura de este cuadro. Para dibujar su perspectiva isométrica se recurre a usar el trazado por arcos de óvalo como se muestra en la perspectiva isométrica de la segunda figura presentada.

Enlace de rectas con curvas

Es frecuente la necesidad de enlazar dos líneas rectas con una curva formando ángulo recto como indica la primera figura de este cuadro. Para dibujar su perspectiva isométrica se recurre a usar el trazado por arcos de óvalo como se muestra en la perspectiva isométrica de la segunda figura presentada
