PASOS EN LA REPRESENTACIÓN DE PERSPECTIVAS OBLICUAS

Pasos en la representación de una perspectiva frontal sencilla

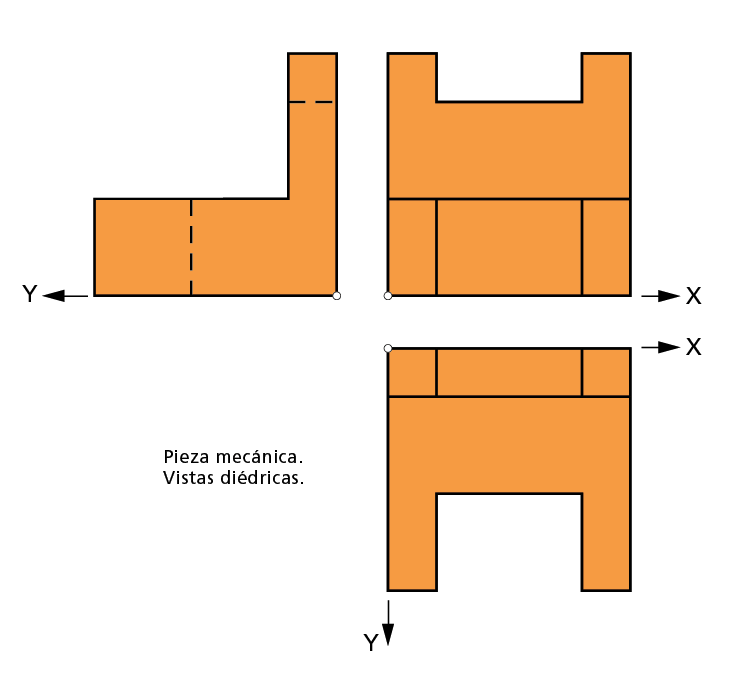

Observa esta vista diédrica de una pieza mecánica

 Paso 1 - Una vez colocados la escuadra y el cartabón en una posición para un ángulo de fuga de 135º se dibuja la parte frontal del cuerpo y se fuga en la dirección del eje Y, que lleva reducción.

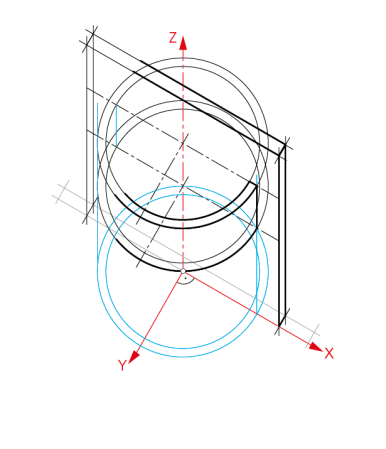

Paso 2 - A la vista de las proyecciones dadas acotamos las distancias que dan forma y definen el cuerpo. Luego se borran las líneas auxiliares y se definen con trazo más grueso las aristas de las partes vistas.

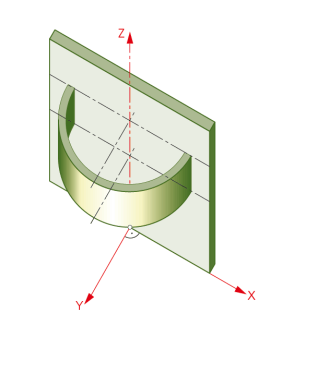

Paso 3 - Luego se borran las líneas auxiliares y se definen con trazo más grueso las aristas de las partes vistas.

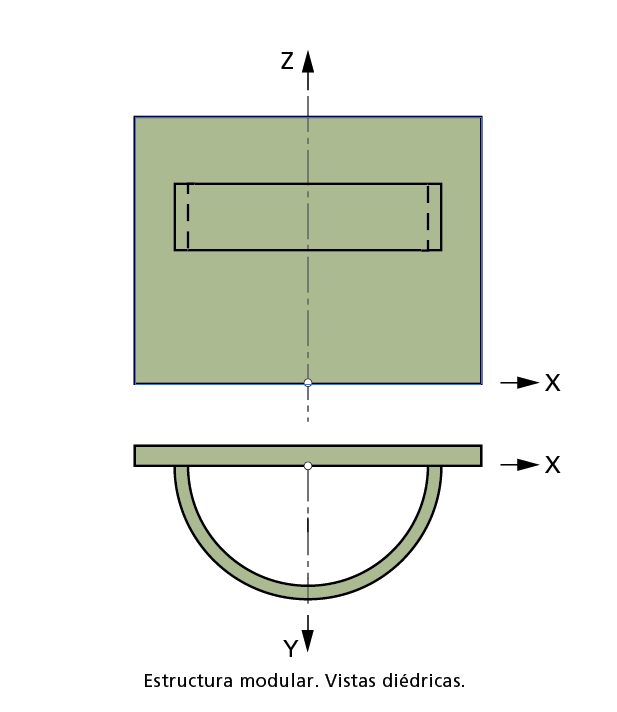

Observa esta estructura modular en vista diédrica

PASOS EN REPRESENTACIÓN ISOMÉTRICA

CUERPOS DE CARAS PLANAS

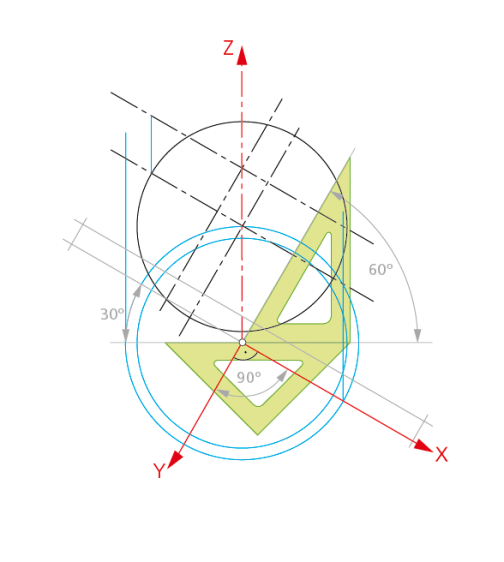

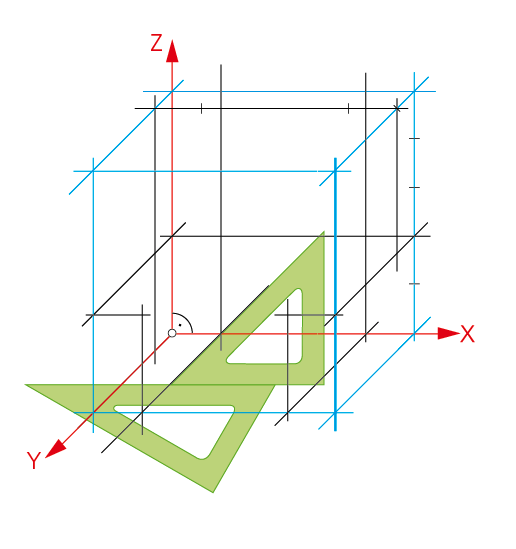

Paso 1 - Colocamos la escuadra y el cartabón a 60º respecto de la horizontal y situamos la planta en verdadera magnitud en el plano XY, levantando alturas paralelas a la vertical del eje Z.

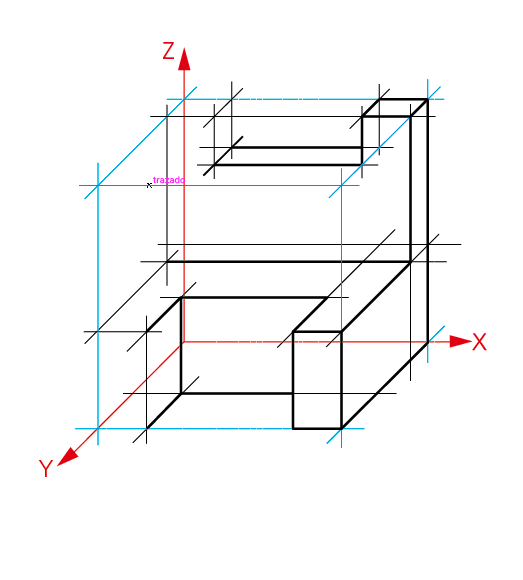

Paso 2 - Se sigue visualizando el cuerpo y definiendo alturas de cada parte del mismo teniendo en cuenta la posible reducción del eje Z. Por último, se borran las líneas auxiliares remarcando las líneas de las partes vistas de la perspectiva.

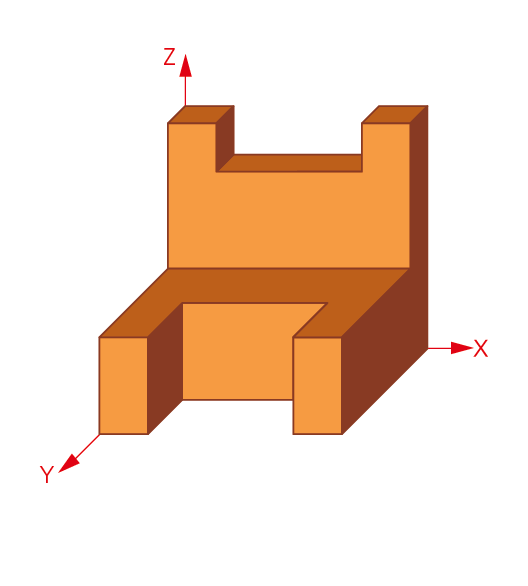

Paso 3 - Por último, se borran las líneas auxiliares remarcando las líneas de las partes vistas de la perspectiva dibujada.
