APLICACIONES CAD
UNIDAD 12
6• EL ESPACIO DE TRABAJO

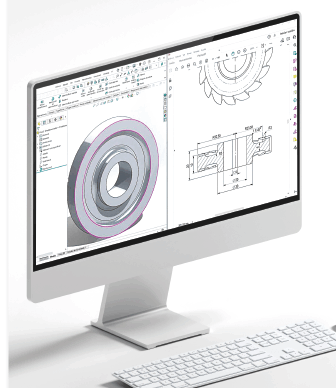

Actualmente los programas de CAD de 3D están pensados para realizar todo el proyecto en la misma zona de trabajo, con la gran posibilidad de poder visualizar infinitas vistas del objeto dibujado o realizar un recorrido virtual por el espacio representado. Si bien el dibujo se realiza en 3D, con las herramientas de gestión también podemos convertirlo en 2D, obteniendo alzados, plantas, secciones, etc. Por último, apuntar la coexistencia de dos espacios diferenciados en todo programa: el espacio modelo y el espacio papel. El espacio modelo: es el lugar donde se trabaja y visualizan todos los elementos del objeto u objetos que diseñamos y construimos. El espacio papel: concebido como la salida gráfica del trabajo (plano), que nos pedirá un formato estándar de trabajo, una escala gráfica y sobre el que podremos poner en práctica las herramientas de acotación e información normalizadas.
Image Description
El espacio de trabajo colaborativo.
Una de las grandes ventajas del dibujo por ordenador es la facilidad con la que los archivos pueden trabajarse en varios dispositivos y por usuarios distintos. Un proyecto digital puede pasar por varias fases donde los diferentes especialistas aportan sus conocimientos a una parte específica del proyecto y luego enviarse a otros departamentos hasta su diseño final. Por ejemplo, en el proceso de diseño de un automóvil, los departamentos de ingeniería, producción, montaje, medio ambiente, control de calidad, servicios contables, etc. estudian y cotejan todo el proceso de fabricación de un prototipo en sus diferentes áreas para garantizar la viabilidad de un vehículo. Los archivos digitales son simultáneamente estudiados, evaluados y mejorados. Incluso pueden descartarse partes de un proyecto que serán viables en otro producto o trabajarse en varios proyectos de forma simultánea.
