APLICACIONES CAD
UNIDAD 12
5• HERRAMIENTAS BÁSICAS DEL CAD
Los programas CAD son una herramienta fantástica para el dibujo de elementos de cualquier tipo y sus posibilidades son enormes pero, no nos engañemos, para poder utilizar estos programas lo primero es tener unos sólidos conocimientos de dibujo y geometría. Ciertamente es una excelente herramienta, pero no es más que eso... una herramienta.
Tenemos que saber dibujar, conocer las normas que se aplican y saber seguir una lógica de trabajo; en este caso, el ordenador y los programas de CAD serán la escuadra, el cartabón, la regla y el compás perfectos.
No hay un programa mejor que otro, pero sí hay cosas que un programa hace mejor que otro, así que es conveniente que conozcamos cuál es el que mejor se adapta al proyecto que vamos a llevar a cabo.
5.1 Espacios de trabajo (mesa de dibujo).
Nuestra mesa de dibujo en un programa de CAD es el espacio de la pantalla. La diferencia más evidente es la escala de los objetos: en los dibujos a mano (sobre una mesa) trabajamos en un formato A3, A2, A1,... por lo que exige dibujar a una determinada escala, a diferencia de trabajar en CAD donde la escala de su entorno de trabajo es infinita. Dicho de otra forma, el entorno de un programa de CAD –que no está limitado por las dimensiones del formato de papel– nos permite representar y definir un elemento tal y como es en la realidad, siempre y cuando utilicemos bien todas sus condiciones. La primera será definir el espacio de trabajo, coordenadas, sistema de unidades, etc., teniendo siempre en cuenta los tres ejes X, Y y Z, sobre los que definiremos nuestro trabajo.

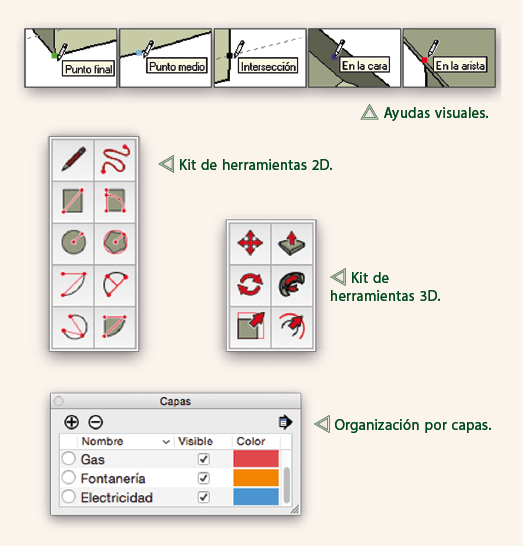

5.2 Herramientas de dibujo
La mayor parte de los programas de CAD son vectoriales, salvo los que tratan imágenes que tienen un concepto diferente. Centrándonos en los primeros nuestros trabajos irán definidos por líneas, círculos, elipses, polígonos… ofreciéndonos una gran variedad de comandos o, lo que es lo mismo, instrucciones con diferentes posibilidades y combinaciones para la representación de nuestros conjuntos. Todos los elementos deberán estar perfectamente definidos. Así, un segmento tendrá un inicio y un final (dos puntos) y la exactitud de las coordenadas o valores X, Y y Z de ambos puntos.
5.3 Capas de organización
Llevar un minucioso orden es fundamental para el manejo y comprensión de todo el conjunto. Dispondremos de capas, a modo de hojas superpuestas, donde guardaremos las líneas, círculos,... que definan nuestros elementos y que agruparemos en tantas como propiedades deban tener (visualización, interés, representación, impresión, etc.).
5.4 Bibliotecas.
Son nuestra memoria. Nuestros anteriores trabajos tendrán la oportunidad de ser reutilizados, siempre y cuando hayamos respetado las condiciones iniciales (conocimiento, orden, exactitud). Nuestras bibliotecas guardarán archivos que podemos reutilizar en nuevas creaciones como un solo elemento: un coche, una silla, una cama, un tornillo, etc.
5.3 Capas de organización
Un CAD también en algunos momentos piensa por nosotros, ayudándonos a realizar operaciones que necesitarían desarrollar conocimientos geométricos básicos: determinación del punto medio, bisectriz, tangentes... cálculos gráficos que nos facilita. Incluso programar cálculos más complejos según los requerimientos del proyecto. Un CAD es una herramienta abierta que siempre podremos configurar a nuestras necesidades y conocimientos. Otras ayudas importantes son las de visualización, navegación, gestión, corrección, etc.
