SISTEMA DIÉDRICO
Contenido complementario
Unidad 6

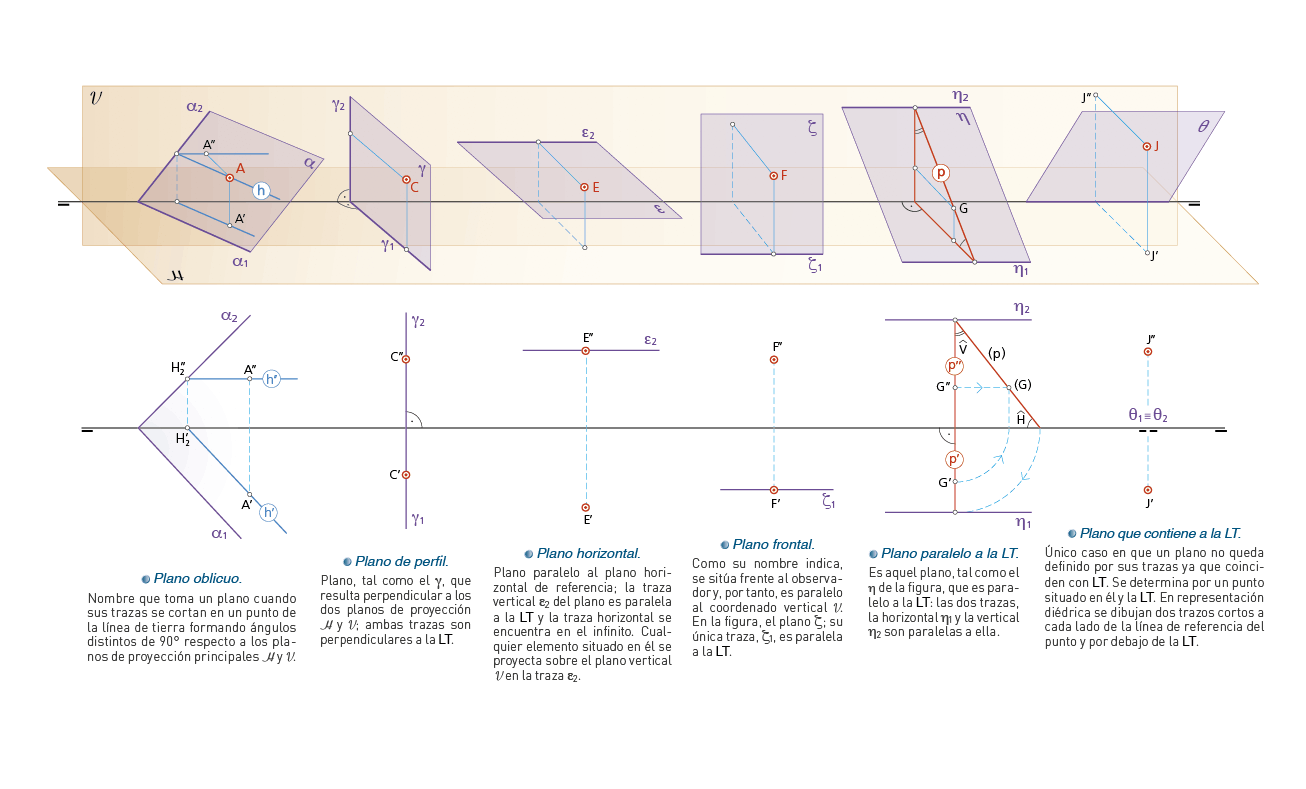

POSICIONES SINGULARES DEL PLANO (respecto a h y v )
CASOS ESPECIALES: PLANOS PROYECTANTES
Entre los planos más significativos por su gran utilidad y facilidad de trazado, se encuentran los planos proyectantes, tanto los horizontales como los planos de canto o verticales

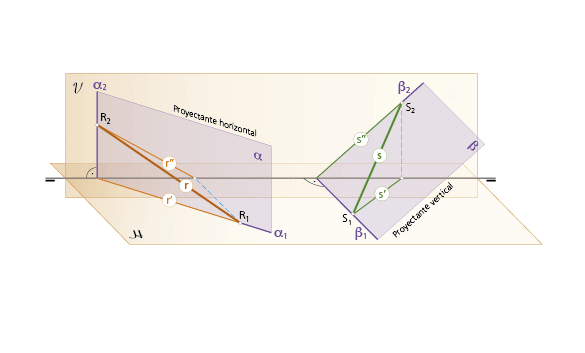

Plano proyectante horizontal.

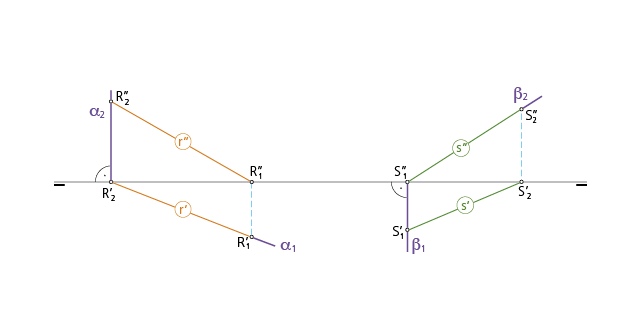

Es todo plano, tal como el a, que se posiciona perpendicular al H, en este caso, su traza vertical a2 es perpendicular a la LT. El ángulo que el plano forma con el vertical V es el que forma su traza horizontal β1 con la LT. Cualquier elemento (puntos, rectas o figuras) situado en él se proyecta sobre el plano H, íntegramente, sobre su traza a1. Por tanto, la recta r, con traza horizontal sobre α1 tendrá su proyección vertical determinada por la unión de las proyecciones homónimas de las trazas de la recta: en la figura, R’’1 con R’’2.
Plano proyectante vertical o de canto.
Se trata de un plano, tal como el b, que es perpendicular al V, resultando la traza horizontal b1 perpendicular a la LT. Cualquier elemento (puntos, rectas o figuras) situado en él se proyecta sobre el plano V, íntegramente, sobre su traza vertical b2. Así, la recta s (s’-s’’) tiene su proyección vertical s’’ coincidente con la traza del plano b2 que la contiene.
