SISTEMA DIÉDRICO

6• RECTAS NOTABLES

Entre las rectas contenidas en un plano destacan por sus características y situación respecto a los planos de referencia V, H o de perfil P, las que a continuación se relacionan.



6.1 Representación de la recta
Son todas las rectas contenidas en el plano y paralelas al plano horizontal H de proyección.

Generalmente se designa por h. La proyección horizntal h’ de la recta es paralela a la traza horizontal α1 del plano que la contiene, y su proyección vertical h’’, paralela a la LT.

6.2  Rectas frontales de un plano (f).

Son todas las rectas contenidas en el plano y paralelas al plano vertical V de proyección.

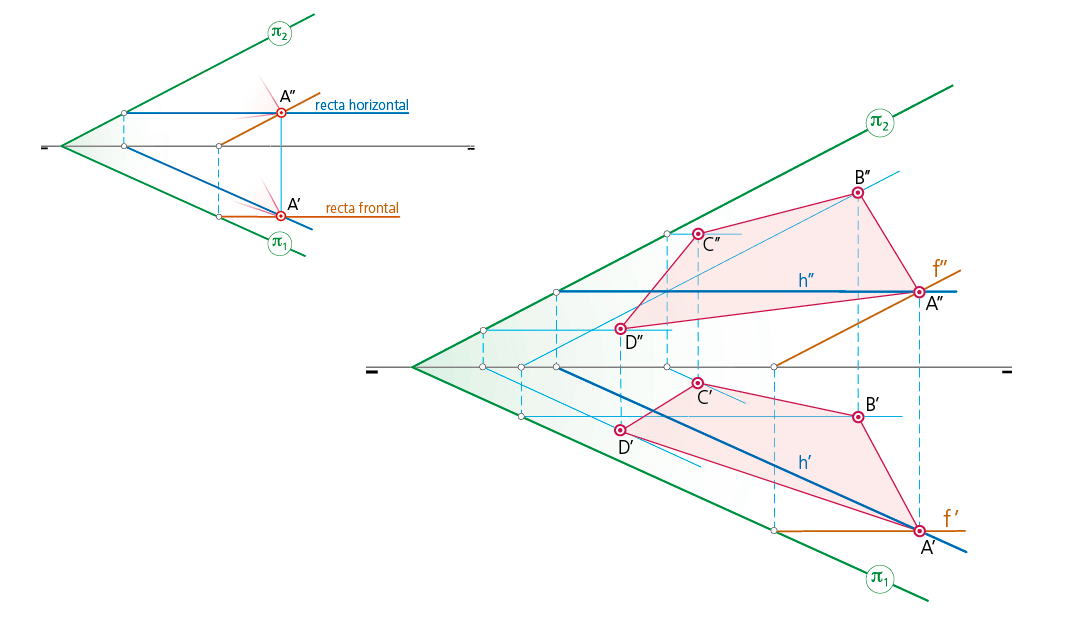

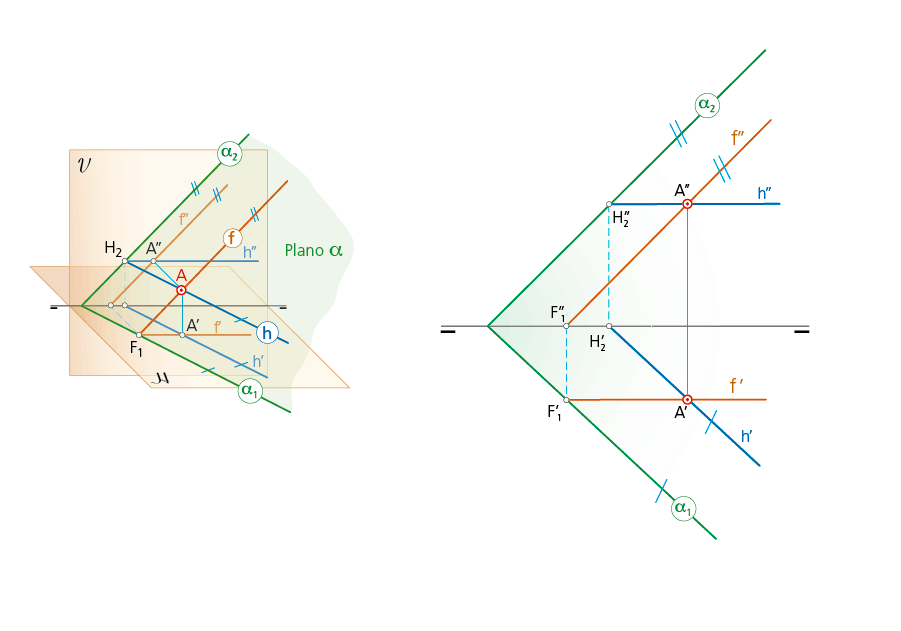

Generalmente se designa por f y, contrariamente a lo que sucede con la recta horizontal del plano, la proyección f’ de la frontal es paralela a la LT y la proyección vertical f’’ lo es a la traza vertical α2 del plano que la contiene, como se observa en la figura adjunta. Las rectas horizontal h y frontal f que pasan por el punto A definen el plano α y son, asimismo, las rectas de intersección de dicho plano con los planos que pasan por el punto A y son paralelos a los planos de proyección H y V respectivamente. Cuando de un punto A, perteneciente a un plano π (fig. situada a la derecha), se conoce una de las dos proyecciones diédricas –A’ o A’’–, la otra proyección –A’’ o A’ respectivamente–, se determina, de forma fácil y rápida, haciendo uso de la recta horizontal h o de la recta frontal f, del plano π, que pasan por dicho punto.
