ACOTACIÓN NORMALIZADA

EL VALOR DE TOLERANCIA EN INGENERÍA Y ARQUITECTURA

Premisas básicas

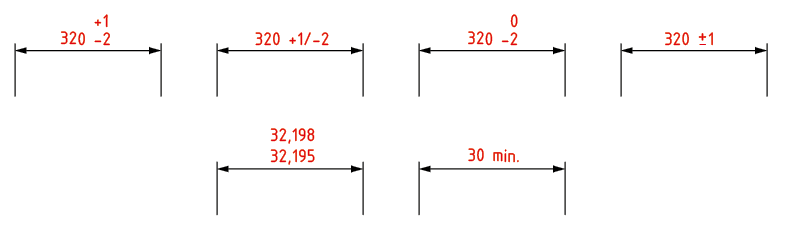

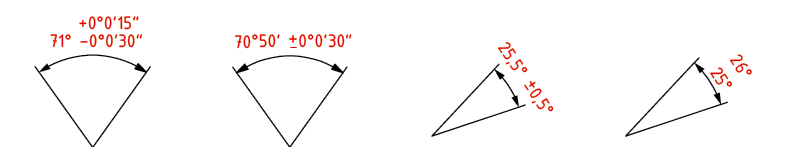

La tolerancia en dibujo técnico define las desviaciones permitidas de una dimensión entre los límites superior e inferior de la misma. Se representa mediante símbolos, que muestran la clase de tolerancia, y dígitos que indican las desviaciones admisibles (según el campo de aplicación las tolerancias de las dimensiones pueden indicarse por símbolos específicos). Si en el dibujo se indica tolerancia, la dimensión reflejada no se denomina valor dimensional. Los valores de una dimensión con tolerancia se indican primero con valor de tolerancia básica y segundo con valor de tolerancia límite, por ese orden. Las desviaciones límite se indicarán (marcando un máximo y un mínimo) con la desviación superior sobre la desviación inferior, o indicando la desviación superior antes que la desviación inferior en la misma línea, separada con un guion. Para limitar la dimensión en una sola dirección, esto debe indicarse agregando “-” o “+” al valor dimensional. Si una de las dos desviaciones límite es cero, se expresará con el dígito cero. Si la tolerancia es simétrica con respecto a la dimensión básica, la desviación límite se indicará una sola vez, precedida del signo “+”. Cuando las tolerancias se indican en un dibujo deben hacerlo dentro o cerca del bloque de título y se escribirán con la misma altura de letra que la dimensión básica, o bien una altura de letra que sea un tamaño menor que la altura de letras de la dimensión básica, pero no menor de 2,5 mm.
