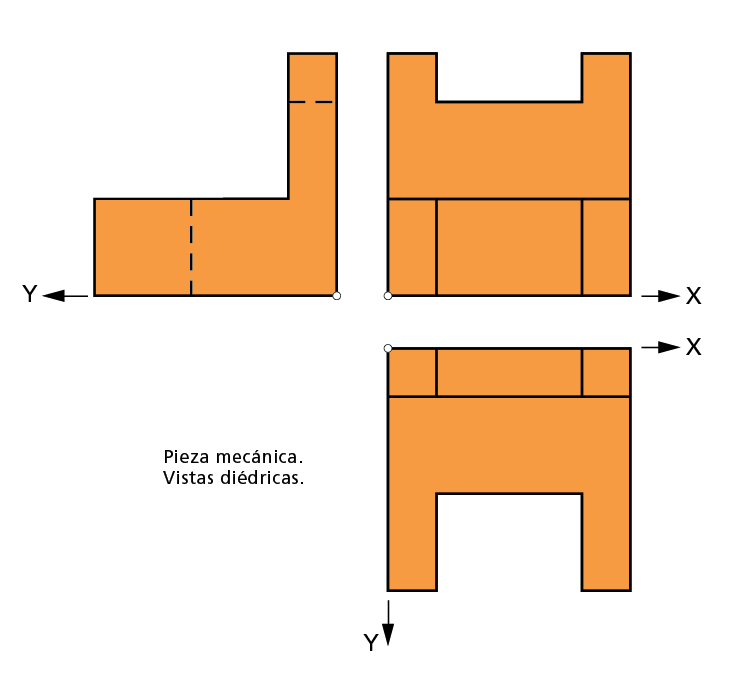

SISTEMA DIÉDRICO

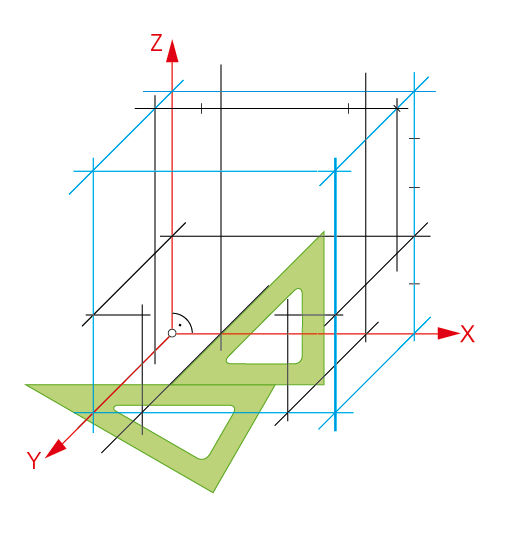

Paso 1 - Colocamos la escuadra y el cartabón a 60º respecto de la horizontal y situamos la planta en verdadera magnitud en el plano XY, levantando alturas paralelas a la vertical del eje Z.

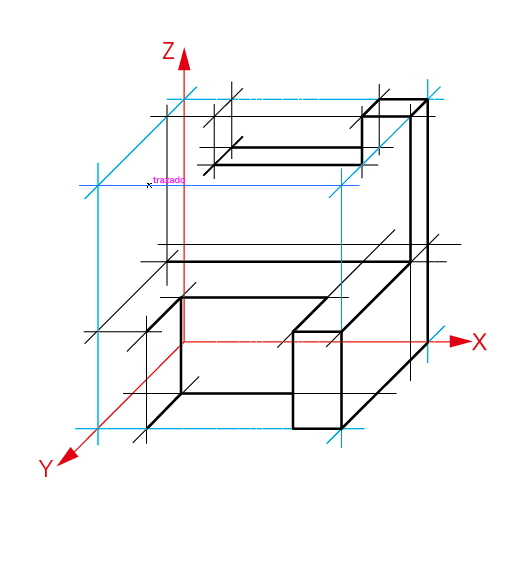

Paso 2 - Se sigue visualizando el cuerpo y definiendo alturas de cada parte del mismo teniendo en cuenta la posible reducción del eje Z. Por último, se borran las líneas auxiliares remarcando las líneas de las partes vistas de la perspectiva.

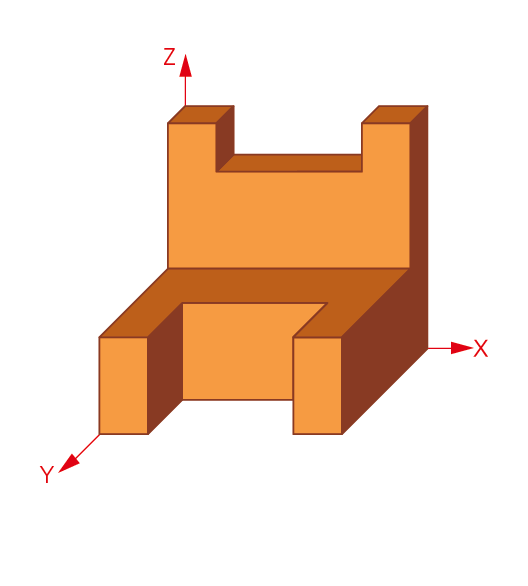

Paso 3 - Por último, se borran las líneas auxiliares remarcando las líneas de las partes vistas de la perspectiva dibujada.
