PERSPECTIVA CÓNICA

 4• MÉTODO DE LOS PUNTOS DISTANCIA O DIAGONALES

Se basa en la posibilidad de situar cualquier punto (A, B, C, …) en la perspectiva utilizando dos coordenadas principales: las rectas perpendiculares al plano del cuadro y las rectas horizontales que forman 45° con el cuadro.
Las rectas perpendiculares al cuadro se representan como rectas convergentes en el punto principal P y las diagonales como rectas convergentes en los puntos distancia (D1 y D2).

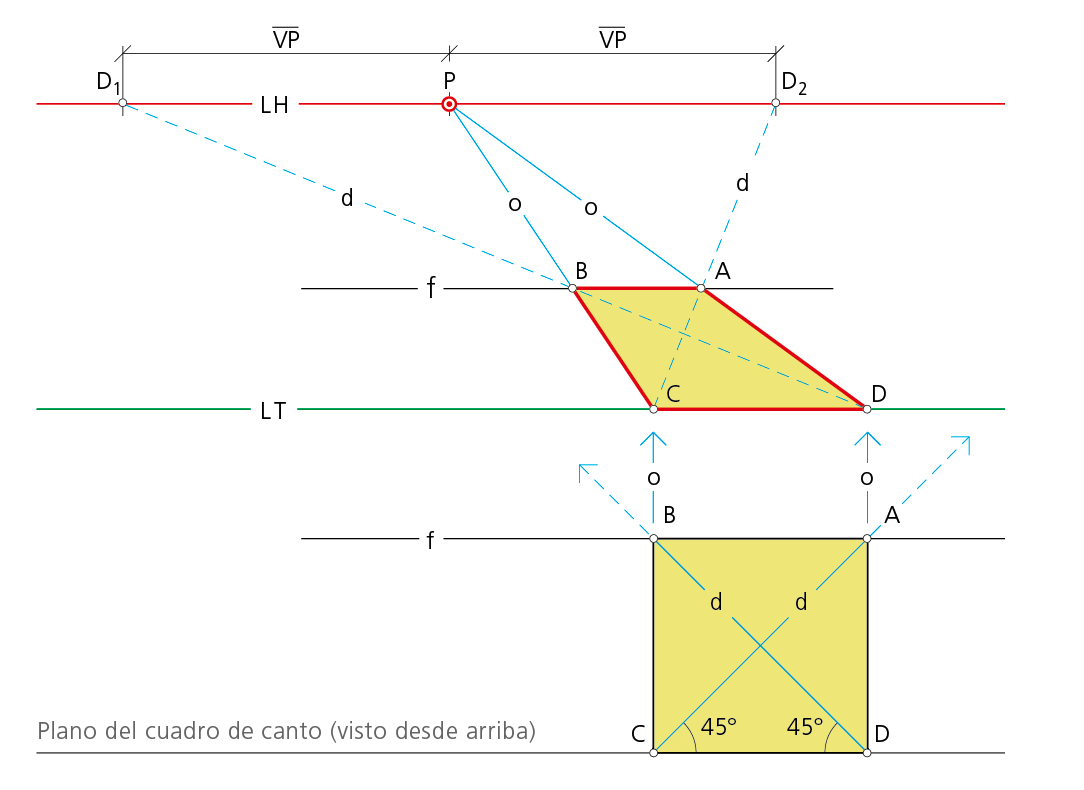

Así, en un cuadrado en posición horizontal con uno de sus lados paralelo al plano del cuadro se consideran las siguientes direcciones: las ortogonales (o) al cuadro, las diagonales (d) y las frontales o transversales (f).

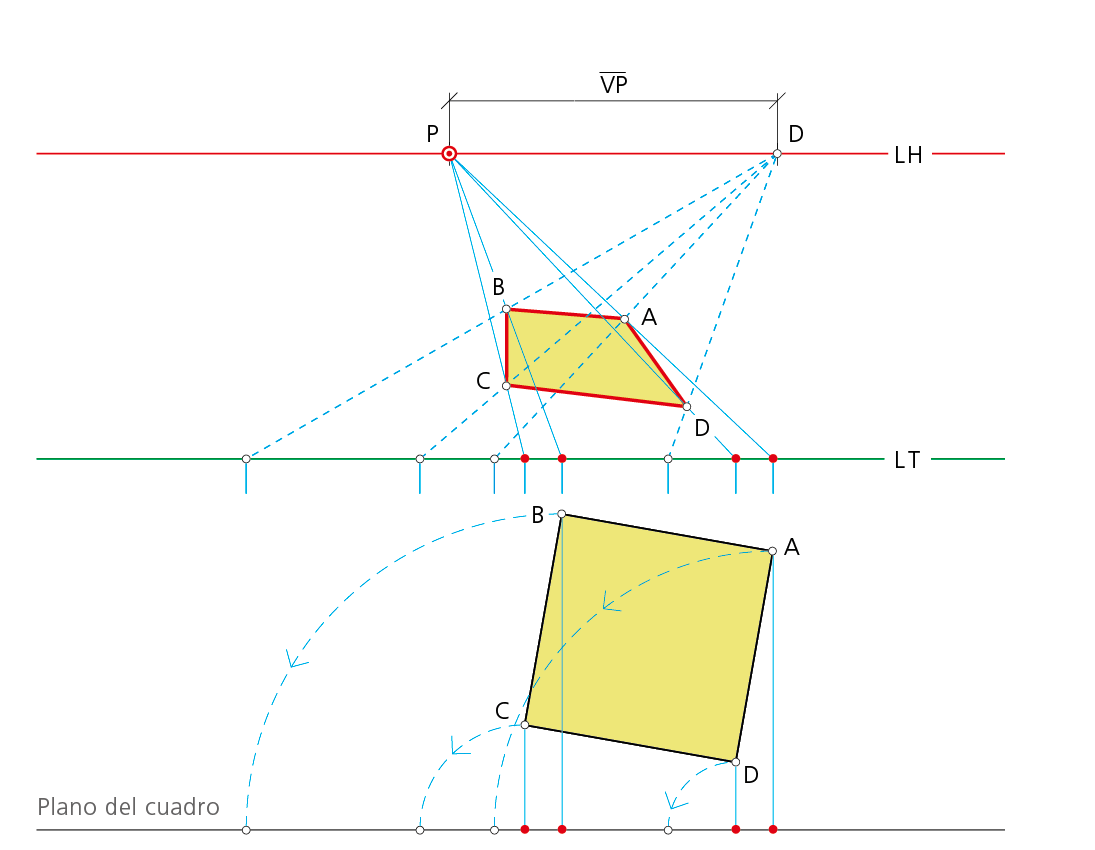

Cualquier punto del espacio puede representarse haciendo pasar por él una recta ortogonal al plano del cuadro y una diagonal horizontal de 45° para dibujarlas en perspectiva y solucionar la representación de dicho punto, como intersección de ambas.

4.1 Construcción de un cuadrado situado en el PG y con un lado paralelo a la LT.
