DOCUMENTACIÓN Y PROYECTOS

 7• PLEGADOS

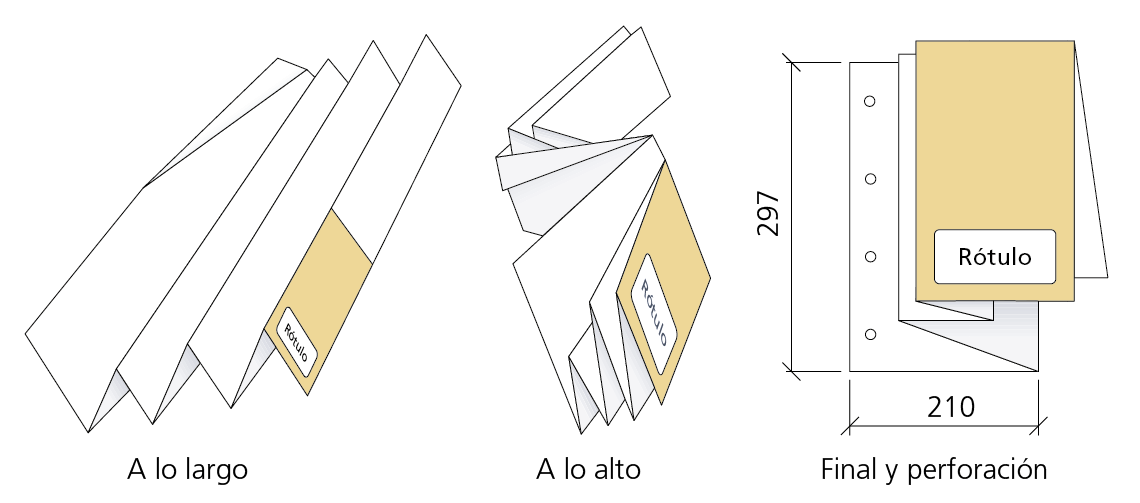

La normalización de los formatos de papel se completa con la de los plegados. Los planos se pueden plegar al tamaño A4 (210 x 297 mm) para introducirlos en carpetas archivadoras y ser más manejables.

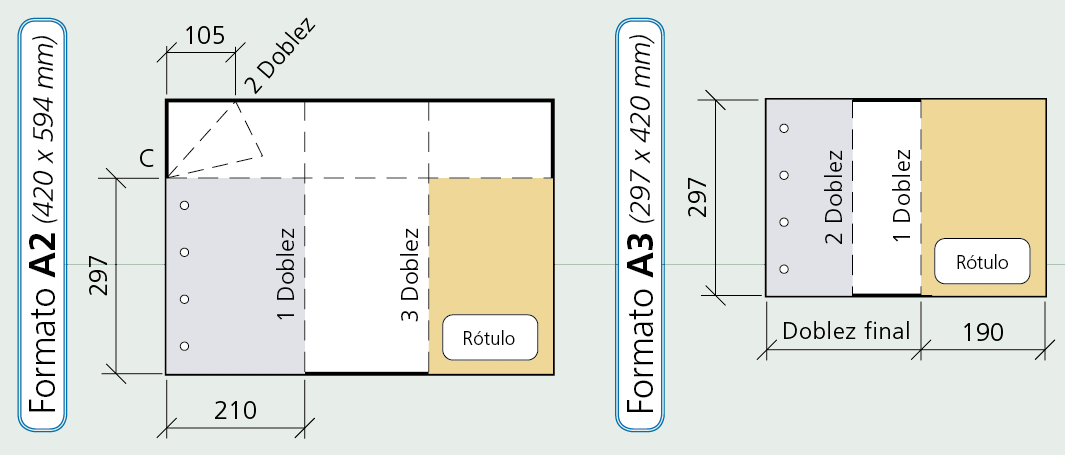

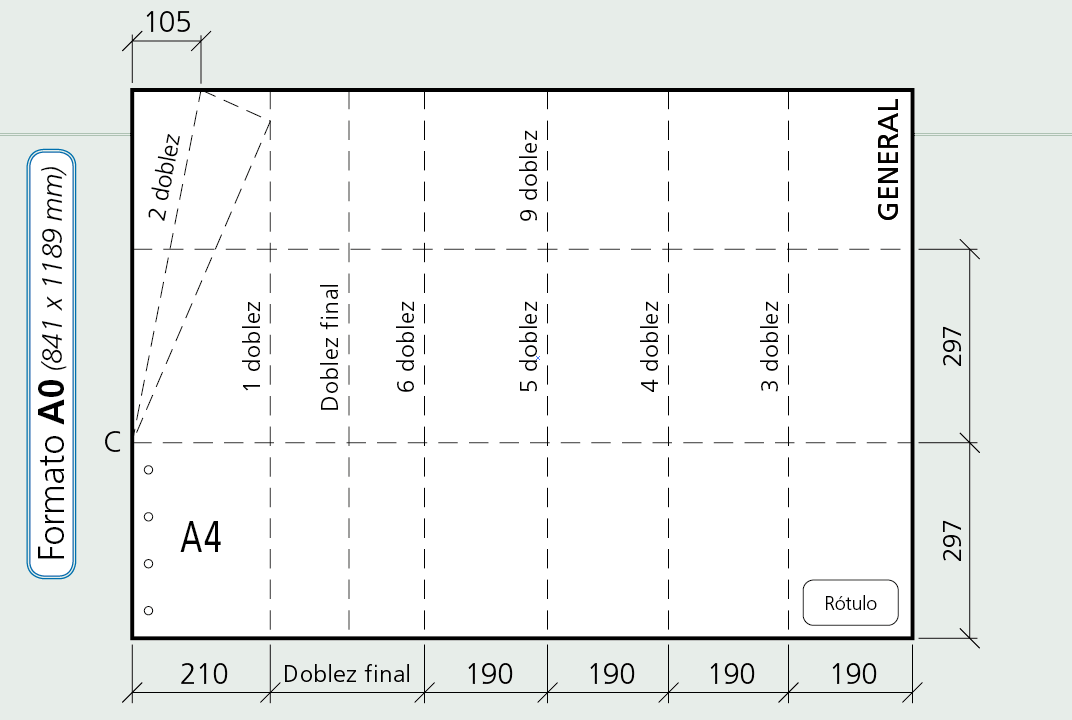

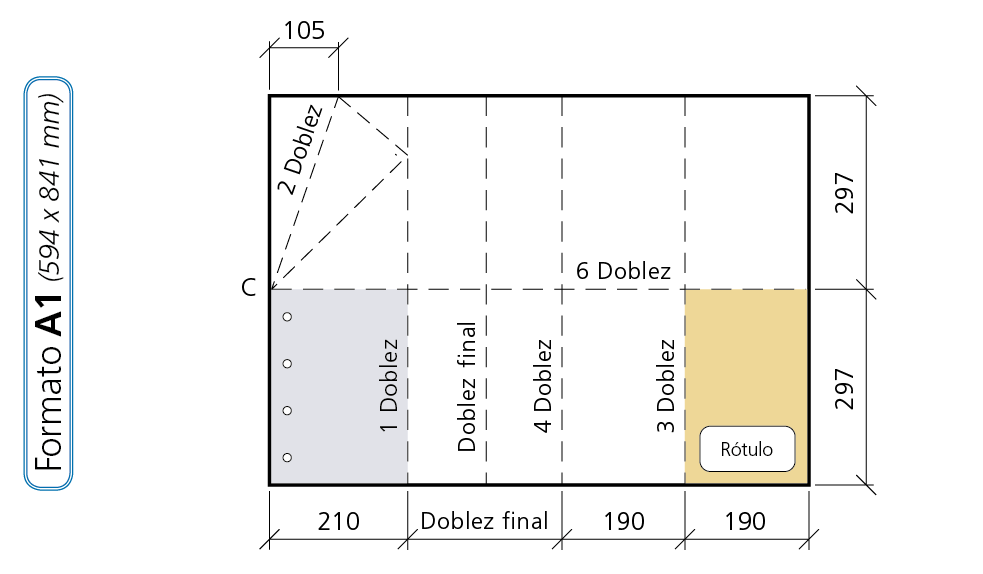

En la norma UNE-1027 se definen tres tipos de plegados de planos (A, B y C) para lograr el formato A4. De ellos nos interesa ahora el A. Este tipo cuenta con cuádruple perforación en el margen, pudiendo ser desplegado y vuelto a plegar mientras se mantiene archivado. Para ello es necesario doblar un trozo triangular hacia atrás, con objeto de que la parte superior del plano no quede agujereada. Incluye un cuadro de rotulación en la portada del plano y en posición de lectura con el lado que mide 297 mm en posición vertical.
