ACOTACIÓN NORMALIZADA
Contenido Complementario
Unidad 11
ACOTACIONES SEGÚN REFERENCIA DE SUPERFICIES
El perfecto conocimiento de la geometría del objeto, unido al funcionamiento o proceso de trabajo del mismo, proporciona la información necesaria para escoger la forma adecuada de acotarlo. En base a que su configuración geométrica posea o no simetría, caben dos únicas vías de acotar el cuerpo:

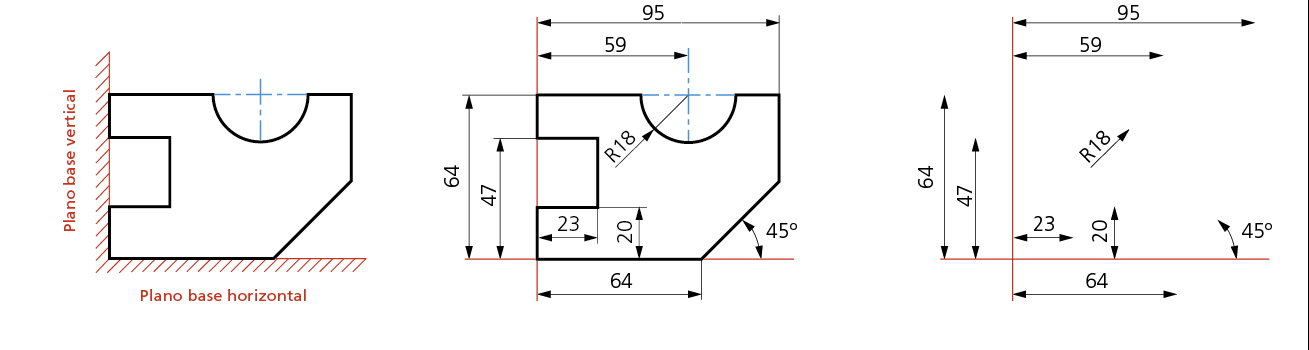

Acotación mediante planos base:
Mediante los planos base del objeto como superficies de referencia a su funcionamiento o a su fabricación.

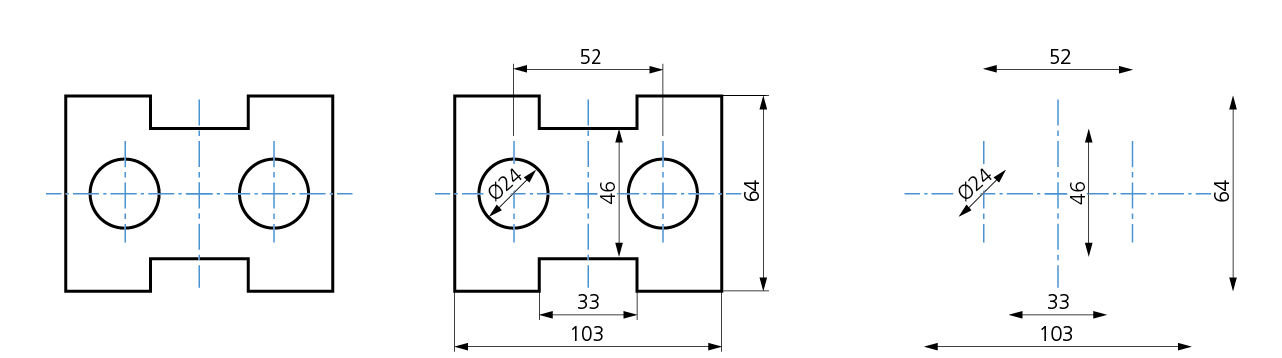

Acotación mediante los ejes de simetría de la pieza:
Solamente en el caso de objetos o vistas simétricas como es el caso de la segunda pieza que se presenta en este cuadro. En ambos casos siempre se acotarán las longitudes totales del objeto, dejando sin acotar la dimensión parcial menos significativa. En las figuras finales que acompañan este texto, donde se ha retirado la vista de la pieza, puede apreciarse claramente la utilidad de acotar de una u otra forma.
